微机综合保护装置是利用单片机作为监控、计算和控制单元的保护设备，在应用中常常针对配网终端高压配电室量身定做，能够很好的实现配电网络的自动化，在电力系统中使用比较广泛。
附加功能：

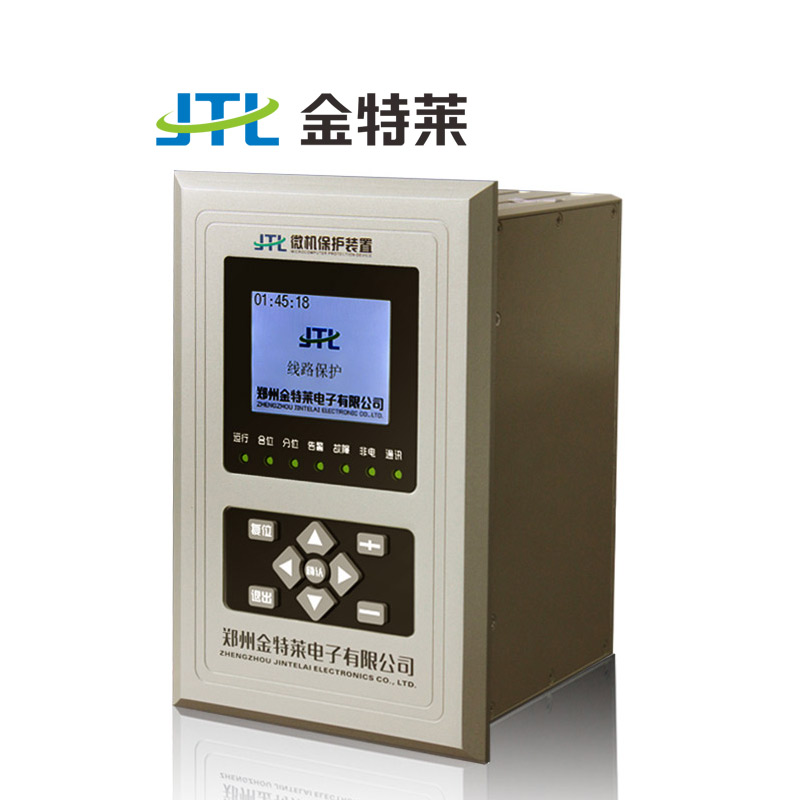

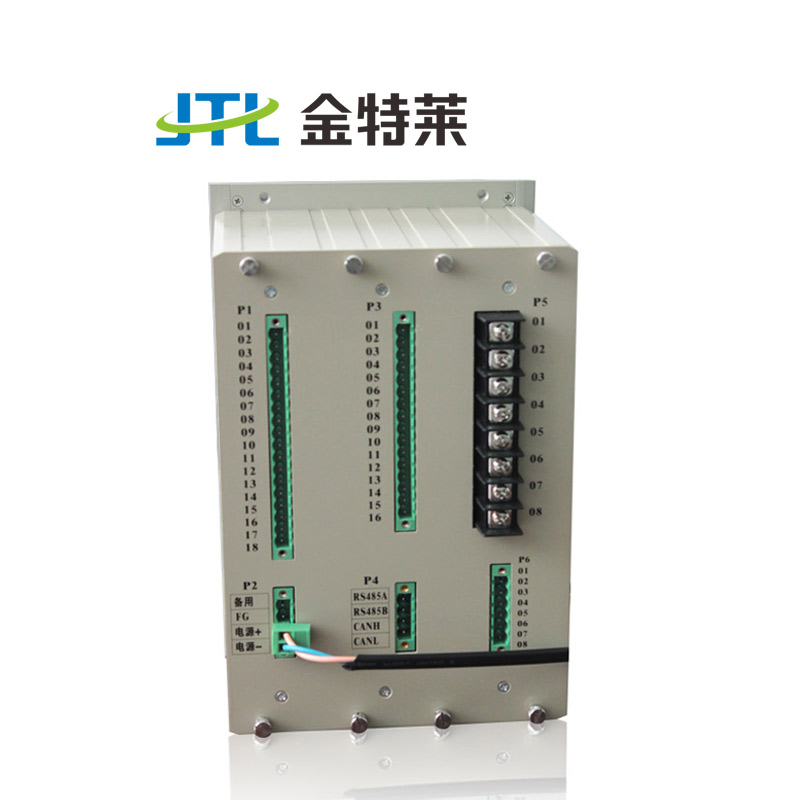

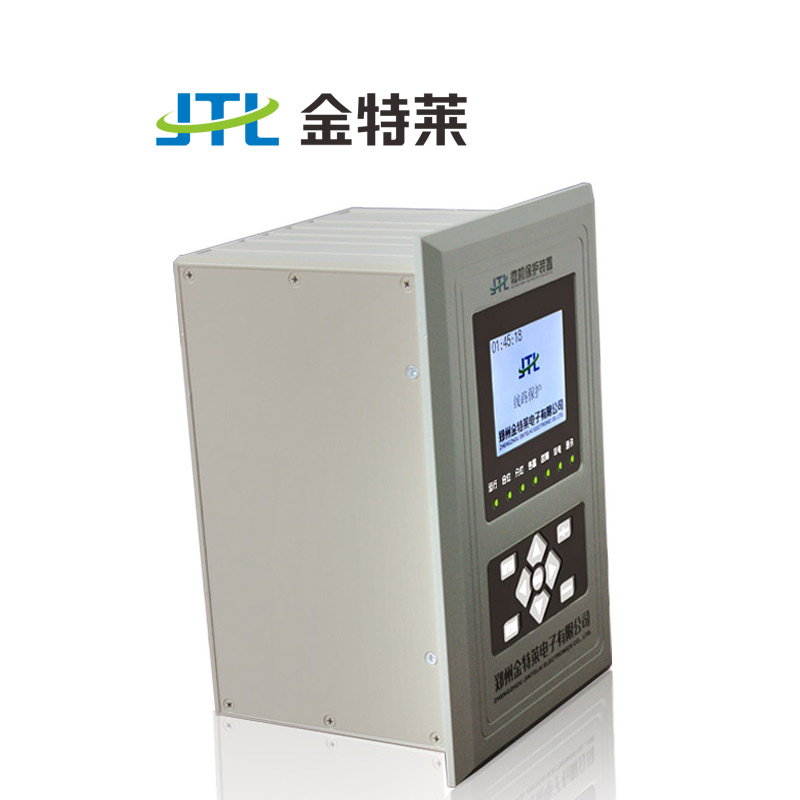

名称：微机综合保护装置
微机综合保护装置是利用单片机作为监控、计算和控制单元的保护设备，在应用中常常针对配网终端高压配电室量身定做，能够很好的实现配电网络的自动化，在电力系统中使用比较广泛。
本装置提供电流速断保护,任一相保护电流大于速断整定值并达到整定延时保护动作。本功能可通过软压板投退。
本装置提供两段定时限过流保护，任一相保护电流大于过流整定值并达到整定延时后保护跳闸动作。保护功能可分别由软压板投退，各段电流及时间定值可分别独立整定。
本装置提供过负荷保护。过负荷元件三相电流，当任一相电流大于整定值并达到整定延时后保护动作。 此功能可通过软压板投退，保护出口于跳闸或告警可通过控制字设定。
微机综合保护装置使用范围：
在变电站、发电厂、高低压配电及厂用电系统
|
电源 |
交直流两用：AC/DC85-265V、AC/DC24V、AC/DC48V（订货时指明） 允许偏差 ±20% ，纹波系数不大于5% |
冲击电压 |
5KV，(1.2/50)µs |
| 交流电压 | 100V或57.7V(订货指明) | 振动 | 符合IEC60255-21-1中3.2.1、3.2.2的有关规定 |
| 交流电流 | 额定5A或1A（订货注明） | 冲击、碰撞 | 符合GB/T14537-1993中4.2.1、4.2.2、4.3的有关规定 |
| 功率消耗 | 直流回路不大于8W；交流回路不大于0.5VA |
抗电磁干扰性能 |
能承受频率为1MHz及100KHz，电压幅值共模2500V，差模1000V的衰减震荡波脉冲干扰试验 |
| 精确测量范围 | 相电流0.1In–20In；零序电流0.1A–6.25A；电压5V–170V | 能承受IEC1000-4-2标准Ⅲ级、试验电压8kV的静电放电试验 | |
| 测量精度 | 电流<0.5%；电压<0.5% | 能承受IEC1000-4-3标准Ⅲ级、干扰场强10V/m的辐射电磁场干扰试验 | |
| 保护动作时间 | 在1.2倍定值下所有保护固有动作时间不大于35ms | 能承受IEC1000-4-4标准Ⅳ级的快速瞬变干扰试验 | |
| 开入回路 | 直流24V，5mA（装置内部提供） | 能承受GB/T 14598.18-2007 规定的严酷等级为Ⅲ级的浪涌抗扰度试验 | |
| 开出接点 | 可持续接通DC220V，5A电流（纯阻性负载） |
过载能力 |
2倍额定电流：连续工作 |
| 绝缘电阻 | ≥50 MΩ | 10倍额定电流：16S | |
| 介质强度 | 2KV，50Hz，1min | 20倍额定电流：1S |
