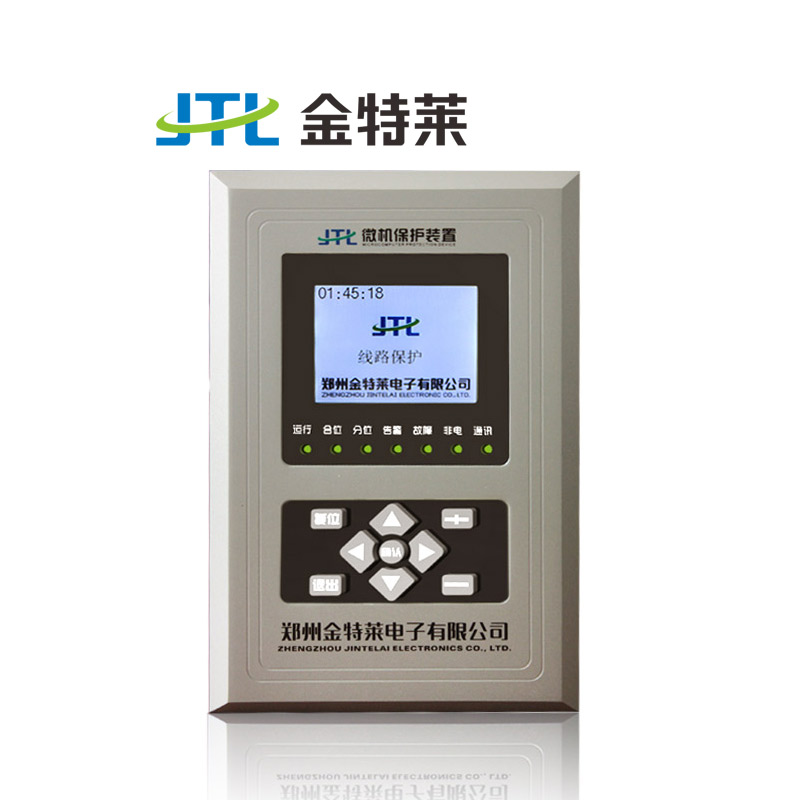

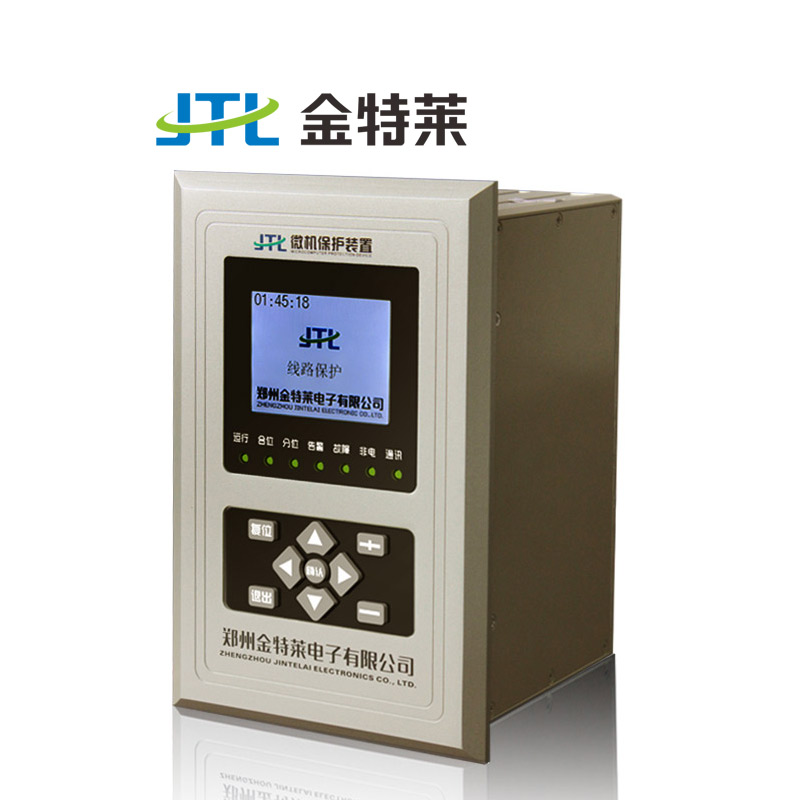

名称：异步电动机保护装置
异步电动机保护装置概述：
异步电动机保护装置能够有效的将启动设备的异常检测出来，对可能造成电机损坏的各因素做出报警/断电的相关操作，保证异步电机的正常高效运转，在负载有电机的电路中应用广泛。
异步电动机保护装置及工作原理（部分）：
1、低电压保护
当电网电压降低时，电动机转矩输出随电压成平方下降，电动机吸收的电流随之增大，为了防止烧毁电动机，本装置配置了低电压保护。当断路器处于合位且三个线电压均小于低电压保护的整定值并达到整定延时后保护即动作。
2、过电压保护
为防止电动机在过高电压下工作而损坏，本装置配置了过电压保护。当线电压大于过电压保护整定值并达到整定延时后保护即跳闸出口。
3、启动时间过长保护
电动机的启动过程如下图所示，开始电流从零迅速增大到数倍Ie,然后降低并逐渐稳定到Ie上下，进入到运行状态，图中“启动时间过长”那条曲线显示的就是启动不正常的曲线，电流不能顺利下降到Ie附近形成启动时间过长的情况。
如果电动机启动时间过长会造成过热而有可能烧毁电动机，本保护功能动作于跳闸。停机过程，启动过程，运行过程如下所述：
当三相电流中大电流小于无流定值时进入停机状态，在停机状态中，如果电流大于无流定值时进入到启动状态。
从启动状态进入到运行状态的判据如下所述：
① Ie＜Iop＜1.12Ie并且T＞0.5Tst ；② Iw ＜Iop＜=Ie 并且T＞1.5Tst
式中：Iop 为运行电流 ；Ie 为额定电流 ；Iw 为无流定值 ；Tst为启动时间定值
当以上两个条件有一个满足时就从启动状态进入到运行状态，电动机启动时间过长保护判据如下所述：
IMAX > 1.12Ie ；T > KSTTMAX * TST
式中：IMAX为电流大值，KSTTMAX启动时间过长保护时间系数。
异步电动机保护装置使用范围：在变电站、发电厂、高低压配电及厂用电系统
异步电动机保护装置技术参数：
|
电源 |
交直流两用：AC/DC85-265V、AC/DC24V、AC/DC48V（订货时指明） 允许偏差 ±20% ，纹波系数不大于5% |
冲击电压 |
5KV，(1.2/50)µs |
| 交流电压 | 100V或57.7V(订货指明) | 振动 | 符合IEC60255-21-1中3.2.1、3.2.2的有关规定 |
| 交流电流 | 额定5A或1A（订货注明） | 冲击、碰撞 | 符合GB/T14537-1993中4.2.1、4.2.2、4.3的有关规定 |
| 功率消耗 | 直流回路不大于8W；交流回路不大于0.5VA |
抗电磁干扰性能 |
能承受频率为1MHz及100KHz，电压幅值共模2500V，差模1000V的衰减震荡波脉冲干扰试验 |
| 精确测量范围 | 相电流0.1In–20In；零序电流0.1A–6.25A；电压5V–170V | 能承受IEC1000-4-2标准Ⅲ级、试验电压8kV的静电放电试验 | |
| 测量精度 | 电流<0.5%；电压<0.5% | 能承受IEC1000-4-3标准Ⅲ级、干扰场强10V/m的辐射电磁场干扰试验 | |
| 保护动作时间 | 在1.2倍定值下所有保护固有动作时间不大于35ms | 能承受IEC1000-4-4标准Ⅳ级的快速瞬变干扰试验 | |
| 开入回路 | 直流24V，5mA（装置内部提供） | 能承受GB/T 14598.18-2007 规定的严酷等级为Ⅲ级的浪涌抗扰度试验 | |
| 开出接点 | 可持续接通DC220V，5A电流（纯阻性负载） |
过载能力 |
2倍额定电流：连续工作 |
| 绝缘电阻 | ≥50 MΩ | 10倍额定电流：16S | |
| 介质强度 | 2KV，50Hz，1min | 20倍额定电流：1S |

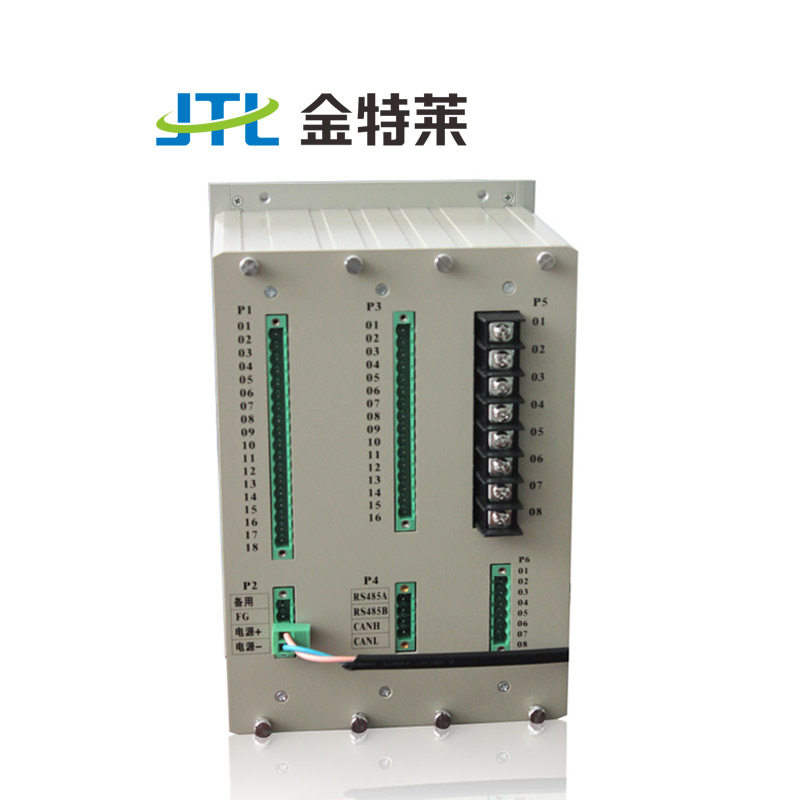

异步电动机保护装置外观尺寸：
