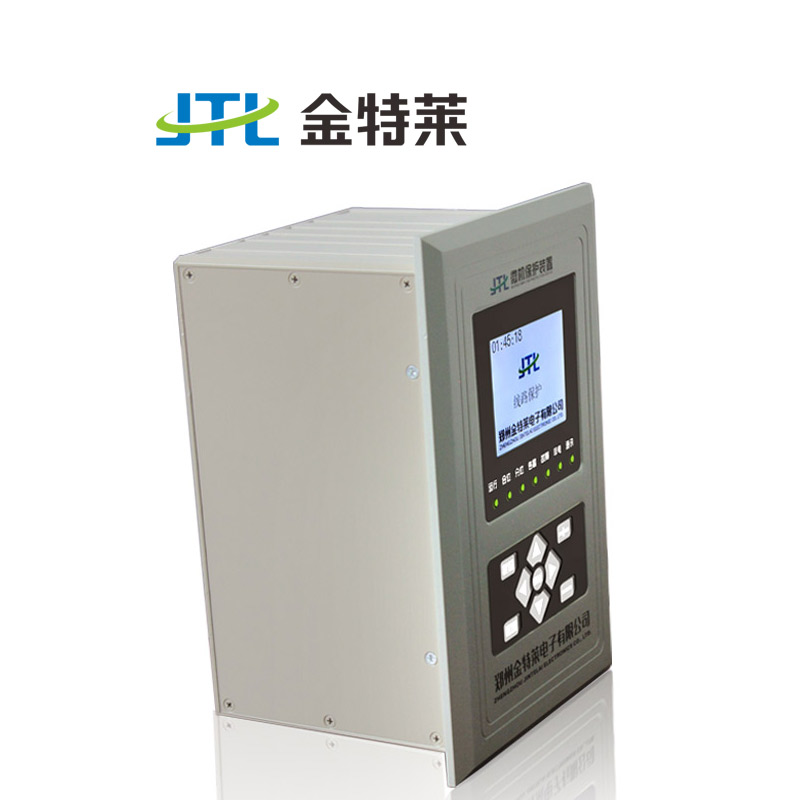

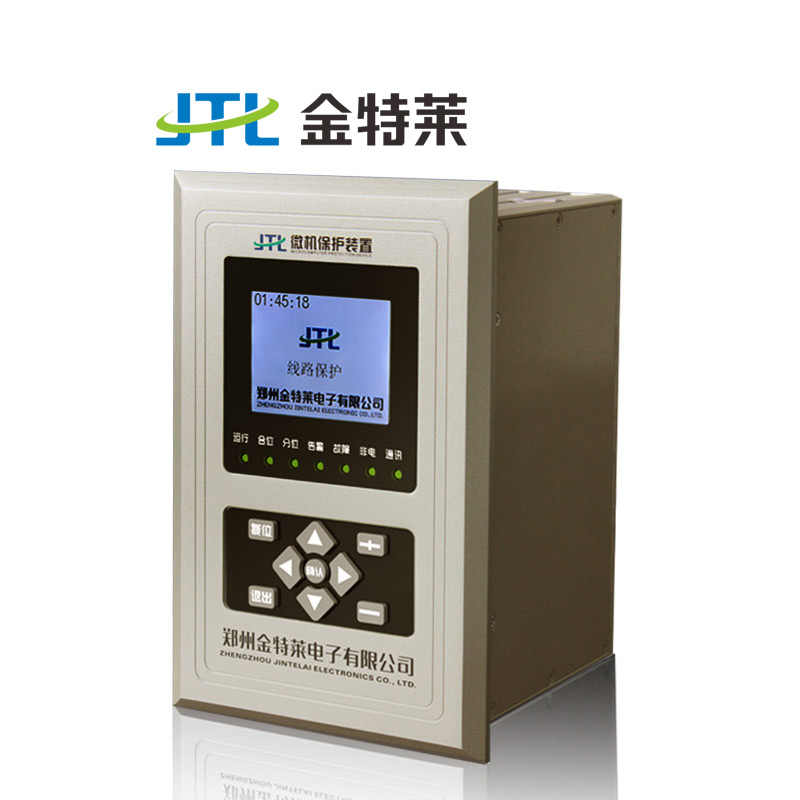

JTL-D620站用变保护测控装置

型号:JTL-D620,JTL-D530,JTL-D430

产品简介:

站用变保护测控装置是针对降压变电器安全所采用的保护设施,设备使用后可以保障电网系统的正常平稳运行,能够很大程度避免电力故障带来的危害。

附加功能:

  • 名称:站用变保护测控装置


    型号:JTL-D620JTL-D530JTL-D430


    站用变保护测控装置概述:


    站用变保护测控装置是针对变电站、水电站自身用电的降压变电器安全所采用的保护设施,设备使用后可以保障电网系统的正常平稳运行,能够很大程度避免电力故障带来的危害。


    站用变保护测控装置及工作原理(部分):


    1、PT断线检测


    PT断线采用以下判据:

    ①三个线电压均小于18V,且任一相电流大于0.5A,经过3秒判为三相断线;

    ②任两个线电压差大于18V, 经过3秒判为不对称断线;


    判据①是用来判别对称性三相断线

    判据②是用来判别不对称性PT断线。


    2CT断线检测


    CT断线采用以下判据:

    ①三相保护电流大值大于设定启动电流;

    ② 三相保护电流大值大于三相保护电流小值的三倍;


    判据①判据②同时满足且CT断线检测控制字投入延时5秒报CT断线事件。


    3、控制回路断线检查

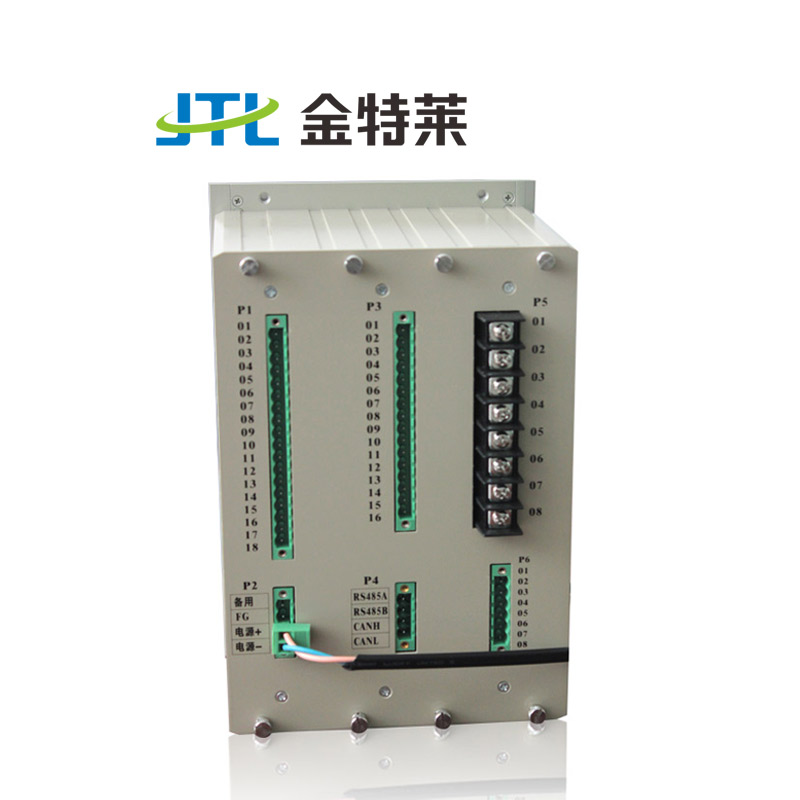

    本装置配置了控制回路断线检查功能,装置实时监测端子P1-01P1-08之间的电压,当这两个端子之间无电压时,延时3S报控制回路断线事件,本功能交直流通用。


    站用变保护测控装置使用范围在变电站、发电厂、高低压配电及厂用电系统



  • 站用变保护测控装置技术参数:




    电源

    交直流两用:AC/DC85-265V、AC/DC24V、AC/DC48V(订货时指明)

    允许偏差 ±20% ,纹波系数不大于5%


    冲击电压


    5KV,(1.2/50)µs

    交流电压 100V或57.7V(订货指明) 振动 符合IEC60255-21-1中3.2.1、3.2.2的有关规定
    交流电流 额定5A或1A(订货注明) 冲击、碰撞 符合GB/T14537-1993中4.2.1、4.2.2、4.3的有关规定
    功率消耗 直流回路不大于8W;交流回路不大于0.5VA





    抗电磁干扰性能

    能承受频率为1MHz及100KHz,电压幅值共模2500V,差模1000V的衰减震荡波脉冲干扰试验
    精确测量范围 相电流0.1In–20In;零序电流0.1A–6.25A;电压5V–170V 能承受IEC1000-4-2标准Ⅲ级、试验电压8kV的静电放电试验
    测量精度 电流<0.5%;电压<0.5% 能承受IEC1000-4-3标准Ⅲ级、干扰场强10V/m的辐射电磁场干扰试验
    保护动作时间 在1.2倍定值下所有保护固有动作时间不大于35ms 能承受IEC1000-4-4标准Ⅳ级的快速瞬变干扰试验
    开入回路 直流24V,5mA(装置内部提供) 能承受GB/T 14598.18-2007 规定的严酷等级为Ⅲ级的浪涌抗扰度试验
    开出接点 可持续接通DC220V,5A电流(纯阻性负载)


    过载能力

    2倍额定电流:连续工作
    绝缘电阻 ≥50 MΩ 10倍额定电流:16S
    介质强度 2KV,50Hz,1min 20倍额定电流:1S


  • 站用变保护测控装置外观尺寸:


    JTL-D620站用变保护测控装置
