产品名称：剩余电流式电气火灾监控探测器（非立独式）剩余电流式电气火灾监控探测器DH-A-FD/N（非独立式）

型号：DH-A-FD/N

功耗：5W

外形尺寸：100*85*68mm

安装方式：35mm导轨式安装

产品简介:

剩余电流式电气火灾监控探测器可通过电力总线通讯网络将本机下级终端传感器的故障报警等信息发送给电气火灾监控设备，完成监控、报警的综合处理。探测器具有传感器故障诊断、报警精度高、可靠性强（能有效防止误报、漏报）、小型化、多功能、简单实用、安装方便等特点。

适用场所 :本系统适用于大型商场、高档生活小区、生产基地、办公大楼、商场、酒店、人员密集的公共场所等。

功能特点:

◆GB 14287.2－2014《电气火灾监控系统第2部分：剩余电流式电气火灾监控探测器》

◆分体式设计，安装维护简单明了

◆探测器需组网监控，联动报警

◆探测器具有8路漏电

◆探测器与电气火灾监控器采用电力总线的方式

◆ 探测器剩余电流报警值可以在200mA～1000mA中任意设置

◆可以扩展温度监测

◆此产品不可单独使用，需配电气火灾主机使用

剩余电流式电气火灾监控探测器操作说明

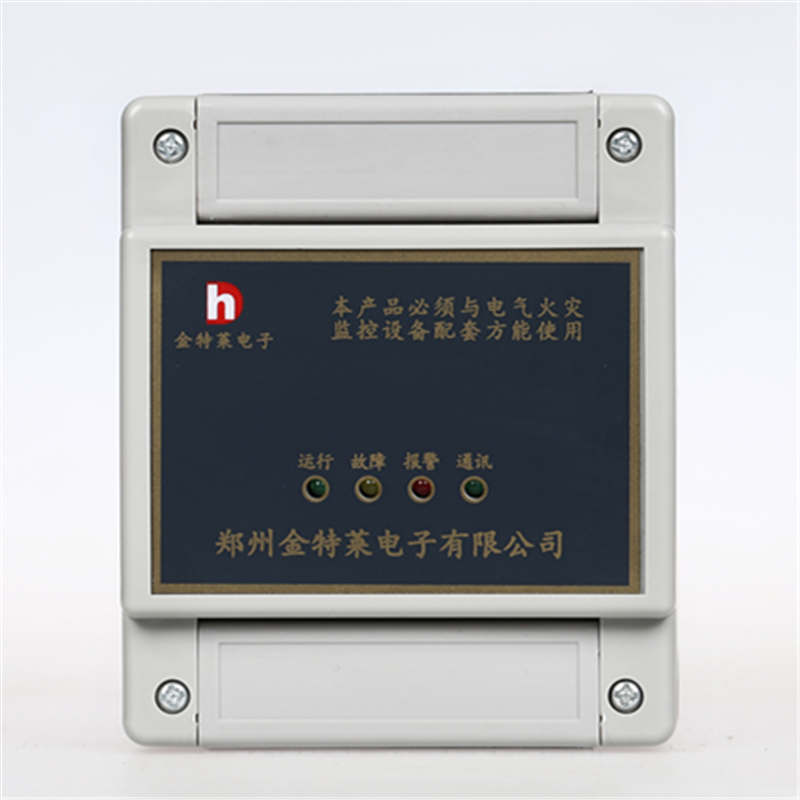

1、面板介绍：面板由4个指示灯组成，外观如下：

2、4个指示灯介绍

指示灯	颜色	说明
运行	绿色	当监控系统正常运行时，运行指示灯闪烁指示
故障	黄色	探测器检测到故障报警时，故障指示灯点亮
报警	红色	探测器检测到火灾报警时，报警指示灯点亮
通讯	绿色	探测器和电气火灾监控设备通讯正常，通讯指示灯闪烁显示。

3、操作说明
a.本机地址设定：可通过手持编码器设置探测器地址。
b.报警值设定：可通过手持编码器或电气火灾监控设备设置探测器的报警值。
c.复位：在故障或火灾报警状态时，手持编码器和电气火灾监控设备发出复位命令后，所有的指示灯全灭掉，同时继电器复位。
