第一章.智慧用电系统建设背景
随着我国城镇化建设步伐的不断加快，人们生活水平的不断提升，传统消防安全问题并没有得到根本解决，非传统的消防安全因素却日益上升。
2011年至2016年，我国共发生电气火灾52.4万起，造成3261人死亡、2063人受伤，直接损失92亿余元，均占全国火灾总量及伤亡损失的30%以上；其中重特大电气火灾17起，占重特大火灾总数的70%。线路短路、漏电、线路超负荷是引发电气火灾事故的主要原因，尤其是环境潮湿、绝缘受损、线路对地电容变大产生的剩余电流引起的火灾更是频繁发生，这些事故暴露出电气产品生产质量、流通销售，建设工程电气设计、施工。电气产品及其线路使用、维护管理等方面存在突出问题。因此加强安全用电管控，避免电气火灾事故发生已经刻不容缓。
为有效遏制电气火灾高发势头，确保人民群众生命财产安全，国务院安全生产委员会在2017年4月26日发布了安委【2017】4号文件，文件主旨意为在全国范围内组织开展为期三年的电气火灾综合治理工作，从2017年5月开始，到2020年4月结束，共分4个阶段（动员部署阶段、自查自纠阶段、建章立制阶段、集中整治阶段）进行，其中第四个阶段从2018年1月至2020年4月，是4个阶段中的最为关键的阶段。
郑州金特莱电子有限公司针对我国当前电气火灾事故频发的情况，研发了一套电气火灾监控管理系统——智慧安全用电管理系统。24小时在线，实时监测用电单位的漏电、导线温度以及电流的数据变化，如有异常，现场会有声光报警信号，客户端会通过短信、电话等形式报警，单位负责人、电工和安全管理人员可以只通过手机APP就能随时随地了解电气线路工作状态，实时监控安全用电，有故障信号立即进行整改，确保用电安全。能切实织密筑牢电气安全网，减少人民财产损失，整体提高城市安全保障水平，全面提高全社会电气火灾防控能力。
第二章.电气火灾现状分析
当前现状总结以下主要问题：
(1)电气线路安全管控不规范
电气线路年久失修，配电设施参差不齐，甚至没有专门的配电箱或配电柜。有些电气线路敷设不规范，而且酒店住户因用电安全意识不高，插座用电不规范，使用大功率电器设备，易导致电线短路或线路负荷过大造成线路温度过程，从而造成火灾。
(2)可燃物量大而集中，火灾载荷大
通过对以往其他地方火灾事故的分析及在实际调研中发现，起火物多为可燃物，酒店多为聚集场所，往往有很多可燃物，这些物品堆积摆放，耐燃性能低，极易起火。
(3)消防安全管理薄弱，消防安全意识淡薄
有些酒店的消防组织管理薄弱，从业人员安全意识较低，未建立长期有效的安全防范机制，且酒店住户的消防安全防范意识也普遍较差，极易受到火灾的伤害。
第三章.智慧用电系统建设方案
3.1.项目简介
本项目通过对临颍县某大酒店的消防安全现状进行调研，建设智慧安全用电云平台。该平台能够通过物联网技术，对电气线路中常见的安全问题以及电力资源使用问题，进行全方位的监控，通过智慧用电云平台对所检测到的数据汇总整理，保证人们的用电安全。同时基于移动互联、云计算技术及大数据等现代信息技术，将引起电气火灾的主要因素进行实时在线监测，统计分析，汇总为电气安全数据实时传送至云服务平台，同时将数据同步传输至手机app中，做到随时随地查看和接收报警信息，辅助相关人员将风险控制在萌芽阶段。
3.2.总体架构

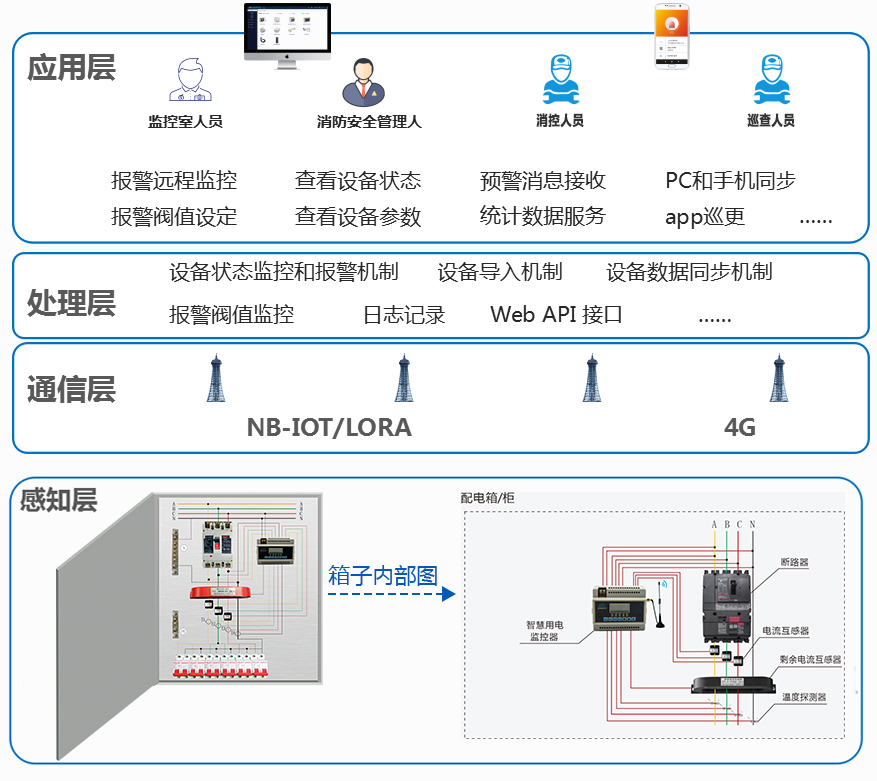

智慧消防云平台整体分为四个层面：感知层、通信层、处理层和应用层。
感知层：主要通过将智慧安全用电监控探测器安装在酒店的各个配电箱（柜）上，用以监测电压、电流、漏电电流、温度等。
通信层：通信层主要用于对前端传感器采集到的各类监控数据，通过窄带技术进行传输，目前支持了包括NB-IOT和LORA等技术。还包括了用于手机APP信息传输的4G。
处理层：主要任务是将物联网传输中断采集的数据进行解析和同步，并设置监控机制和报警阀值监控原理，同时对外提供api接口。
应用层：主要针对酒店的消防安全用电相关的管理人员使用，可通过电脑端和app实时接收电气火灾报警信息和设施的运行状态信息。通过面向不同角色用户实现不同的应用，同时，应用平台根据实际使用需要支持WEB端和APP端同时使用，信息保持高度同步。
3.3.方案详解
智慧安全用电云平台通过物联网方式将前端的监测信息通过无线方式传输至软件平台，主要实现以下功能：
3.3.1.漏电报警
当智慧用电安全探测器监测到配电箱的回路上，漏电流在工作时超过预警值，系统会进行漏电报警。
3.3.2.过流报警
当智慧用电系统监测到用电设备电流超过额定电流，会启动过流保护预警，以保护设备。
性能特点：
1、高速短路保护，动作时间小于40ms，短路处无任何火花喷发。
2、高速精确的防雷过压保护，动作时间小于40ms，数字化处理快速精确。
3、具有延时特性，高精度过流保护，精确度达到0.1a。
4、超高速漏电保护，神奇的触电无感觉功能。
5、消息推送，提醒相关人员及时处理，同时也可以配合主控制回路及时切断电源，从而彻底消除潜在的电气火灾安全隐患。
3.3.3.过压报警
在智慧用电系统监测的保护线路电压超过预定的值时，进行过压预警，并根据需要使电源断开或使受控设备电压降低的一种保护方式。
3.3.4.欠压报警
智慧用电系统监测到当线路电压降低到临界电压时，保护用电设备进行预警，避免用电设备因过载而烧毁。
3.3.5.温度报警
当电气线路中出现温度过高或配电箱中温度过高，而具有发生燃烧的危险性时，系统会自动发出报警信息。
3.3.6.过载保护
由于超负荷运行电气线路中导线流过的电流超过了安全载流量，过载时，温度超过该温度，会使绝缘迅速老化甚至于线路燃烧。智慧用电通过监测线路电流和温度实时预警，避免事故发生。
3.3.7.打火保护
电线接头接触不良，在使用电器的时候就会打火，这种情况传统的漏电保护装置通常是不会跳闸的，通过安装智慧用电可以及时发现因线路接触不良、破损等引起的安全故障。
3.3.8.自检
通讯自检，现场总线通讯技术下实现快速自检，持续对全部监控探测设备布线与数据集中控制设备进行故障排查。设备自检，智慧用电设备快速自检进行故障排查，确保智慧用电系统正常运行。
3.3.9.在线检测
通过过智慧用电系统服务云平台，消防安全的相关人员24小时可以随时、随地通过手机App或Web了解酒店内用电安全情况，对出现的异常能及时通过预警方式向各安全负责人员提醒存在的安全隐患。
3.3.10.app远程监控
通过智慧用电APP，使用授权的帐号和密码登录，索普锐大酒店的消防安全相关人员可以随时、随地通过手机app同步了解酒店的用电安全情况，掌上了解用电系统的安全状态。
3.3.11.故障报警
通过智慧用电系统可以很方便地设置好接收推送报警的手机号码。通过设置，可将警报信息发送至酒店分管安全的责任人手机上。
3.3.12.报警记录存储查询功能
发生漏电、超温报警或通讯、电源故障时，将报警部位、故障信息、报警时间等信息存储在数据库中，当报警解除、排除故障时，同样予以记录。历史数据提供多种便捷、快速的查询方法。
3.3.13.大数据用电分析报告
智慧用电云平台每周定期统计本期用电数据，生成检测报告。用户可登录平台随时浏览，也可以根据你的选择，查看单一回路某项参数的历史曲线（比如线温、漏电流等），查看日、月、年的整体用电情况的分析。
3.3.14.故障分析功能
通过智慧用电云平台大数据服务中心提供异常报警回路的报警原因分析。
第四章.实施方案
4.1.现有的电气线路检测
为保证我公司更好地为消防社会单位实施智慧消防用电相关产品，特对智慧消防用电相关设备安装部位周边的电气线路进行全面检测。
4.1.1.检测条件
在电气设备和线路有效运行，进入热稳定状态下进行检测。
4.1.2.检测方法
使用电压表、电流表、验电器、接地电阻测试仪等常规仪表对运行中的电气设施进行检测，并对照现行国家相关技术规范进行评估，以判断智慧消防用电相关产品的安装方式。
4.1.3.检测内容
(1)配电箱
检查配电箱的壳体、地板是否用不燃材料制成；配电箱内安装的电气设备是否动作灵活，接触良好，出头是否有严重烧灼情况；配电箱内的电气是否安装牢固、整齐；导线是否绝缘良好、排列整齐、固定牢固等；配电箱的近旁是否堆放有可燃物；熔断器是否随意用金属丝代替熔丝；熔体是否有保护罩；测量各接线端子连接线上的电流是否正常。
(2)电气线路
检查配电线路所用电线或电缆，是否符合国家标准或行业标准；配线所采用导线的规格、型号是否符合设计规定；护套线是否直接敷设在抹灰层、吊顶、护墙板；室内配电线路是否采用固定线路，线路是否穿管或采用线槽敷设；线路易受机械损伤的部位是否有保护措施；为防止电线线路绝缘老化，是否有定期对线路的绝缘情况进行检查。
(3)电气照明装置
照明灯具在安装使用中是否存在电气火灾隐患；灯具是否安装在可燃构件上；当灯具表面高温部位靠近可燃物时，是否有采取隔热、散热措施；灯具是否固定牢固可靠；电气照明装置的接线是否牢固，电气接触是否良好；照明电源线相线是否经开关控制；电气设备绝缘有无破损，绝缘电阻是否合格，设备裸露带电部分是否有防护，屏护装置是否符合要求，安全间距是否足够，各种接地、接零是否正确可靠合格。
(4)开关插座
安装的开关插座是否采用专用盒，专用盒的四周是否有间隙，且盖板是否端正并紧贴墙面；查看是否装有能满足线路、短能力的开关，是否有短路保护、过载保护和接地故障保护；查看开关插座是否安装规范，是否有私拉乱接。
4.2.安装智慧用电监控器
根据索普锐大酒店的电气线路回路情况，按照每个回路一个智慧用电监控器的原则进行配置，并进行现场信号调试，以便能够将信息传输至软件平台。
4.3.软件平台部署
为了能顺利部署实施该项目，可根据酒店的配电箱数量、规模等情况，选择不同配置的服务器进行软件平台的部署，也可根据实际需要部署在我公司的云平台上。
索普锐大酒店的相关领导和相关安全管理人员只需通过浏览器打开对应的网址或下载app进行安装即可实现远程监控。
第五章.智慧用电系统配套服务
5.1.安装调试服务
针对本项目，我公司将针对本项目成立专门的项目组，并由专业的实施工程师赴项目现场进行相对应的消防设备安装调试，并协助相关人员进行初始化信息的录入，直至本项目相关的软硬件调试完成。
安装调试结束之后，由相关实施工程师为客户提供相应的项目文档及系统的用户信息和配置信息。
5.2.培训服务
1)对本次采购软硬件的正常使用和维护提供必要的培训；
2)培训对象包括本系统的全体用户；
3)培训内容包含主要设备和软件的安装、使用、配置管理、性能优化以及相关基本维护知识培训，需针对不同用户对象设计培训课程，届时将给出培训的地点、时间安排、人数、授课内容、教材等。
5.3.维护服务
系统建设完成后，将进入系统运行维护期，由我公司负责平台系统本身及配套的消防物联网设备质量保障及维护。
1)远程技术服务
通过电话、邮件、微信、QQ等通讯工具在第一时间内，解决客户软件使用过程中遇到的各种问题。
2)现场技术支撑
在免费质保期内，对于微信、QQ、电话、远程等方式都无法解决的产品使用问题或故障，将派遣服务工程师到达客户现场，进行查看、定位、诊断，协助进行现场故障排除，并提出预防措施和应用建议。
3)紧急故障处理
解决平台软件故障无法登陆以及其他运行故障影响正常生产的问题。
4)系统健康检查
定期对系统、中心数据库、应用服务器等日志进行分析，及时发现安全隐患、系统漏洞。
5)数据库巡检、维护
对生产中的数据库进行定期数据备份，维护索引保证数据访问效率，防范于未然。
6)软件定期更新
软件系统平台程序维护升级以及Bug修复。
第六章.关于我们
6.1.公司简介
郑州金特莱电子有限公司创立于2006年，座落于国家郑州经济技术开发区，是一家集研发、生产、销售、服务为一体的综合性高新科技企业，公司旗下的智慧安全用电监控系统产品，融合了公司10多年的技术积累和沉淀，集电压、电流、剩余电流、温度的检测、报警、显示于一身，分析电压、电流、剩余电流和温度的发展态势，真正做到安全用电防患于未然。公司自主研发和生产的DH-A系列的智慧安全用电监控系统、消防设备电源监控系统、防火门监控系统，智能电力仪表监控管理系统、微机继电保护自动化监控系统、控制与保护开关、双电源自动转换开关、环境精密空调、智慧消防云平台等，所有产品均通过国家相关部门的检测和认证，并采用电力总线通信方式，实现了组网监控，解决了单机供电问题，并采用DC24V低电压通讯方式，为客户节约了单独敷设一组电源线，便于安装，节约成本，使产品更好的服务于用户。
目前，全国已有上万个工程在使用我公司产品：如中原福塔、郑州国际会展中心、机场T2航站楼、浦东机场、苏州高铁站、太原南站、河南大学、丹尼斯、恒大地产、万达地产等国内知名房地产商建立了长期战略合作伙伴关系，同时我公司在全国各地设有60多处销售网点并建立完善的售后服务网络，产品远销海内外。我公司先后获得国家几十项的专利证书和软件著作权，与国内多所高校和科研单位建立了产学合作关系，引进国内外先进检测设备，建立电磁兼容实验室，通过严谨的生产工艺、严格的质量把控体系，使公司产品以先进的技术、周到的服务赢得较高的市场占有量，得到客户的广泛赞誉。
郑州金特莱电子有限公司秉承“ 科技创新立业，追求品质优越 ”的企业精神，牢固树立“ 诚信、品质、创新 ”的企业理念，把企业建设成具有品质高、效率高、国际先进品牌的制造企业，以便竭诚服务于人类用电事业！
第七章.智慧用电系统相关设备的技术参数
序号 产品名称 功能描述 相关参数
1 智慧安全用电监控探测器 1）实时监测功能
监测用电设备的电源工作状态（是否存在过压、欠压、缺相、过流等），直接采集被监测回路的电压信号、电流信号。
2）报警功能
当监控器采样到以下任意情况发生时，会发出报警信号，点亮报警指示灯，发出报警声音，并根据设置控制断路器，使其断开，从而起到保护作用。
报警情况：过压、欠压、过流、温度过高、剩余电流实时值大于报警设定值。
3）报警储存查询功能
当发生事件时，报警显示端可对该事件进行储存，便于以后查询。
4）采样显示功能
监控器循环轮流采样和显示各个通道传递过来的信号；
5）设定功能
可通过面板上的“设置” 按键来设剩余电流传感器的剩余电流报警值，设定范围在 100mA～1000mA之间随意设置。出厂默认为1000mA。
监控器可以通过面板上的“设置”按键来设置监控器的时间。
6）消音功能
在发生报警或故障时，监控器会发出相应的报警声，按“消音”键后，可以停止监控器发出报警声，同时消音指示灯亮；如有新的报警或故障发生时监控器将再次发出报警声。 电压检测：三相四线电压检测，额定电压AC220V，测量范围AC150V～AC280V，精度5%
电流检测：三相电流检测，测量范围30%～120%Ie，精度5%
剩余电流检测：1路剩余电流检测，测量范围100mA～1000mA，精度5%
温度检测：4路温度检测，测量范围0～120℃，精度±1℃
