故障电弧探测器JTL-A-AF/63

时间：2018/12/30 14:57:39 关键词：故障电弧探测器JTL-A-AF/63

一、产品说明
JTL-A-AF/63故障电弧探测器，能够对低压配电系统(400V)引起的火灾、人身触电、系统故障、L/N线对地线、L线对N线等发生的故障电弧或者电设备接触不良进行监控报警。故障电弧会产生电火花直接引燃物体然后产生火灾。检测大于7个周波的故障电弧并且大于20%故障电弧发出声光报警，具备一路报警开关量输出，一路输入，一组CAN通讯接口。
JTL-A-AF/63型号故障电弧探测器依据国家标准GB14287. 4- 2014、GB50045- 95 (2014版)、GB13955 -2014，同时参考国际电工标准1EC62020，I EC60755、I EC60364。

---

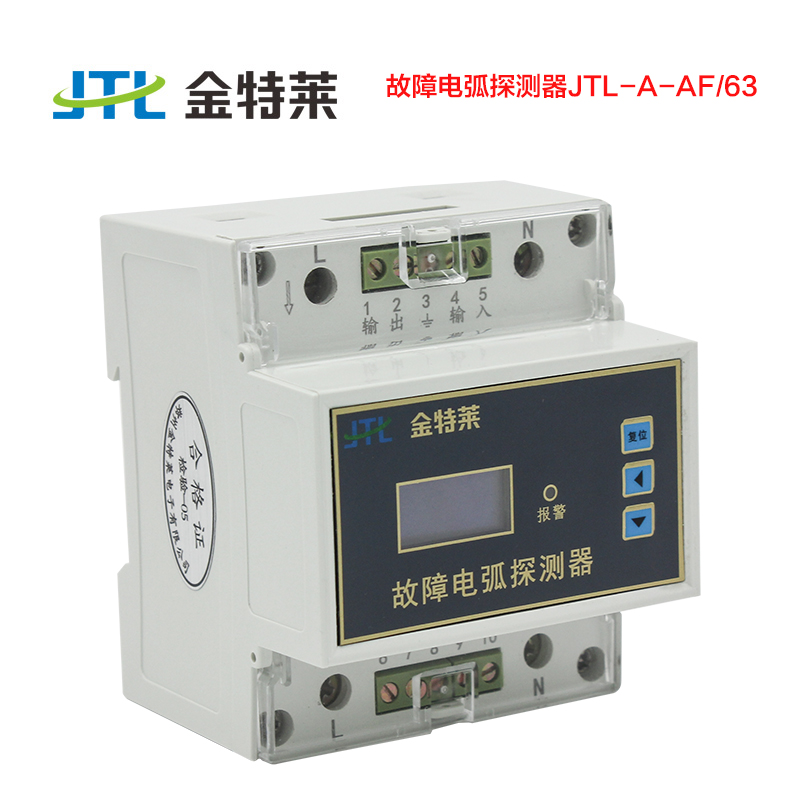

二、 产品图片

---

三、端子及接线说明

1、监控电源接线：右边为L，左边为N线。
2、CAN通讯线：L、H接CAN。
3、输入连接：In+、 In- (开关量输入)。
4、报警输出：0+、0- (开关量输出)。
备注;接地端子接地。

---

四、安装说明
JTL-A-AF/63采用35mm标准导轨安装，产品尺寸：76 mm ×90 mm ×74 mn。
五、操作说明
5.1 正常监控查询。
1、 开机时默认进入正常监控界面、如果长按“复位”键进入地址设置。
2、 按“复位”键进入地址设置。
5.2 地址设置。
1、长按“复位”进入菜单(第一个参数就是地址)。
2、 按中间按键进行选择数据设置位，按键设置数据。
3、设置密码为11会自动进入设置地址菜单。
4、 按中间移动光标移动位。
5、 按复位返回正常监控界面。
