产品介绍：

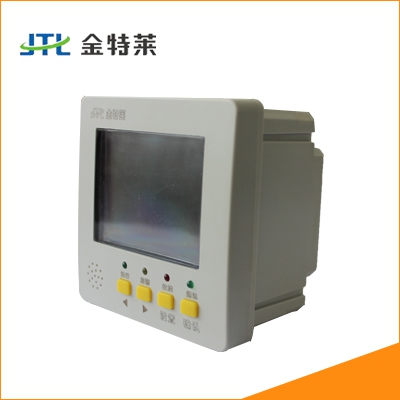

名称：三相数字式多功能测控电表
型号：JTL-M/C100
工作电压范围：95-250V DC/AC±10％
工作频率范围：47~440Hz
消耗功率：<2W
详细内容阅读具体参数

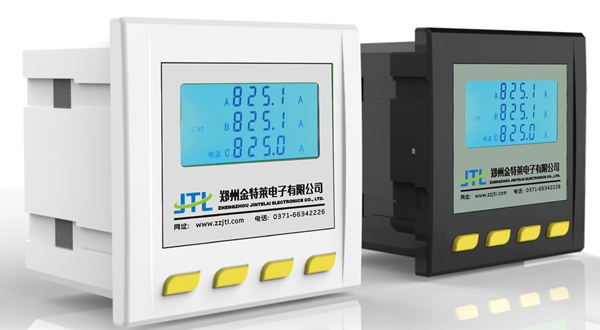

相关阅读：三相数字式测控电表 JTL-M/R096 系列
产品简介：
JTL-M/C100系列三相数字式多功能测控电表可直接代替盘表，独立应用于高低压开关柜、交流盘、仪表控制盘、UPS等任何需要电量测量和显示的场合，广泛应用于工业、建筑、民用供电系统和变电站中，帮助用户节省投资和使用空间。
适用范围 ：
适用于现代大体量建筑、公共集聚场所建筑和一类高层建筑;工厂动力系统自动化、负荷控制;能源管理系统；邮电局电源系统、智能大厦。
功能特性：
1、全电量测量和0.5S级高精度电能计量
2、100个故障记录功能，可提供事故预警，方便事故追忆与查询
3、具有剩余电流、温度监测的功能，可实现剩余电流保护和温度报警
4、配置2路DI、2路DO；标配光电电能脉冲输出，用于精度校验
5、RS-485通信口，支持Modbus通信规约
6、大屏幕液晶可显示4行测量参数
7、结构紧凑小巧、面板式安装
功能概述：
a.测量与计量
电流、电压、频率、功率、功率因数、剩余电流、温度、需量；有功、无功、电能
b.电能质量(PMC-53M)
电压/电流2-31次谐波畸变率
三相电流K因子
三相电压/电流不平衡度
c.监视与记录功能
时间顺序记录
记录多达100个带时标的事件，时间分辨率1s
包括继电器动作、开入量变位、越限动作等
d.温度、剩余电流监测
剩余电流保护 ，提供剩余电流保护功能，可预防由于电气设备或线路因绝缘损坏而形成的接地故障引起的事故。
温度探测 ，选配1路温度探测，监控实时温度并提供及时的声光报警。
DI联动 ，JTL-M/C100配置2路DI输入，均为直流24V内激励方式。DI信号可来自感温或感烟信号，DI动作可引起告警/跳闸DO动作。
e.自检、声光报警与复归
JTL-M/C100能够进行自检功能，自检通过后恢复正常运行。
当发生剩余电流报警或温度报警时，红色“报警”灯常亮，液晶背光闪烁，蜂鸣器发出“嘀-嘀-”声光告警状态持续至报警条件消失后，方可进行手动复归或通信复归。
f.输入输出
开关量输入(DI)：标配2路，用于监测外部无源接点
开关量输出(DO):标配2路，可通过上位机遥控进行
电能脉冲输出：JTL-M/C100支持2路光电式电能脉冲输出
g.通信
RS-485：标配1路，支持Modbus通信规约。
