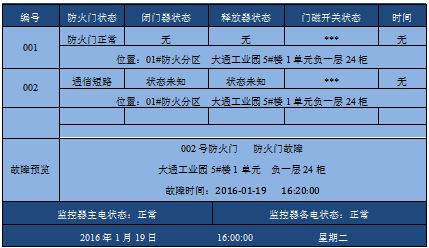

4、消音
故障报警的声音信号可以手动消除，当再有新的故障信号输入时，声音信号将再次启动。操作方法如下：按下面板上的消音按键，消音指示灯点亮，报警声信号消除。
5、复位
可对系统中的全部单机设备执行一次复位，使处于报警状态的单机设备恢复正常。
操作方法如下：按下“复位”按键，输入密码，按“消音”键确定，对监控器以及所带的单设备进行复位。
6、打印
当监控器发生故障报警时，在其发生报警的界面上按下“打印”按键，即可将正在发生的报警信息打印出来，方便查看与维修。
六、查询功能介绍

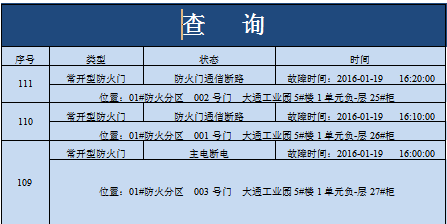

按下“查询”按键进入查询界面，如下图，在此界面可以通过
查询其它时间段的报警记录，退出按“退出”键。
七、功能参数设置

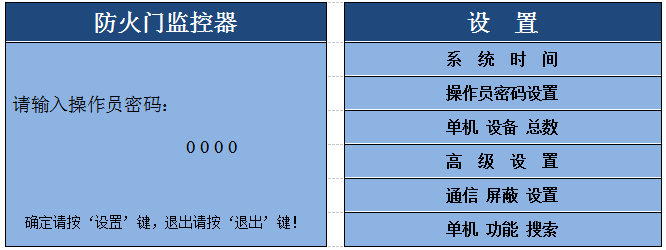

设置功能包括：系统时间设置、操作员密码设置、单机设备总数、高级设置、通信屏蔽设置、单机功能搜索。
1、系统时间设置

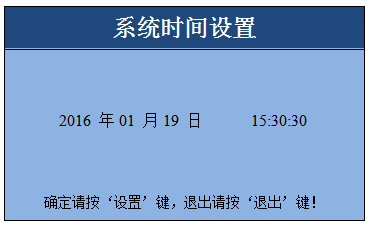

在设置界面选中“系统时间”，按下“设置”键进入系统时间设置界面，如下图：配合
和
键来设置防火门监控器的日期与时间，按“设置”键保存，并回到主显示界面。
2、操作员密码设置
在设置界面选中“操作员密码设置”，按下“设置”键进入密码设置界面，如下图：配合
和
键，重新设置防火门监控器的密码，按“设置”键保存新密码。
|
操作员密码设置
|
|
请输入新密码：
0 0 0 0
确定请按‘设置’键，退出请按‘退出’键！
|
3、单机设备总数设置
在设置界面选中“单机设备总数设置”，按下“设置”键进入单机设备总数设置界面，如下图，配合
和
键，输入监控系统所带的单机设备总数，按“设置”键保存设置。
|
单机设备总数设置
|
|
请输入单机设备总数：
0 0 2
确定请按‘设置’键，退出请按‘退出’键！
|
4、高级设置
在设置界面选中“高级设置”，按下“设置”键，输入管理员密码进入高级设置界面，如下图。高级设备包括防火门动作方式、防火门动作控制、防火分区动作控制、管理员密码设置。
|
高 级 设 置
|
|
高 级 设 置
|
|
请输入管理员密码：
0 0 0 0
确定请按‘设置’键，退出请按‘退出’键！
确定请按“设置”键，退出请按“退出”键！
|
|
防火门动作方式
|
|
|
防火门动作控制
|
|
|
防火分区动作控制
|
|
|
管理员密码设置
|
（1）、防火门动作方式
在高级设置界面选中“防火门动作方式”在此设置防火门的动作方式，如下图。
|
防火门动作方式
|
|
◎ 自 动
◎ 手 动
确定请按‘设置’键，退出请按‘退出’键！
|
（2）、防火门动作控制
在高级设置界面选中“防火门动作控制”在此设置防火门的动作控制，如下图。
|
防火门动作控制
|
|
请输入防火门编号：
001
确定请按‘设置’键，退出请按‘退出’键！
|
（3）、防火分区动作控制
在高级设置界面选中“防火分区动作控制”在此设置防火分区的动作控制，如下图。
|
防火分区动作控制
|
|
请输入防火分区编号：
001
确定请按‘设置’键，退出请按‘退出’键！
|
（4）、管理员密码设置
在高级设置界面选中“管理员密码设置”，在此界面可以改变管理员的密码。
|
管理员密码设置
|
|
请输入新密码：
0 0 0 0
确定请按‘设置’键，退出请按‘退出’键！
|
5、通信屏蔽设置
在设置界面选中“通信屏蔽设置”，按下“设置”键进入通信屏蔽设置设定界面如下图，配合
和
键，输入单机设备编号，按“设置”键通信屏蔽成功，直接返回主界面，设置完以后按“退出”键，退出设置界面。
|
通信屏蔽设置
|
|
通信屏蔽设置
|
|
请输入单机设备编号：
0 0 2
确定请按‘设置’键，退出请按‘退出’键！
|
|
请输入单机设备编号：
0 0 2
通信屏蔽！
确定请按‘设置’键，退出请按‘退出’键！
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
通信释放 ：重复上述操作即可见已经屏蔽的单机设备的通信释放。
6、单机功能搜索
在设置界面选中“单机功能搜索”，按下“设置”键进入单机功能搜索界面，界面如下图，单机设备搜索完以后，直接返回到主界面上
|
防火门监控器
|
|
防火门监控器
|
|
正在搜索单机设备，请稍后…
|
|
搜索结束
设定单机设备总数：002台
搜索到的单机设备总数：002台
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2016年01月19日 15：30：30 星期二
|
|
2016年01月19日 15：30：30 星期二
|
八、安装与调试
注意：在开机调试前，仔细检查设备的连线是否正确，接线端子是否接触良好，严禁出现短路现象，线路连接好后，务必将AC220V接线端用防护罩好，以防不慎触电。
1、工程布线要求
Ø 防火门监控系统最多配接128台单机设备。
Ø 监控系统与单机设备之间的通讯线应采用ZR-RVS 2*1.0的双绞线，通讯线敷设距离最远为1200m，当系统应用在强干扰场所时，通讯线应采用屏蔽双绞线，屏蔽双绞线的屏蔽层应良好接地。
2、外观检查和开机实验
Ø 开箱检查：开箱前，应首先对现场设备进行检查。
Ø 工程配置检查
检查监控器装箱单的内容是否与该工程配置相符。打开包装后，根据装箱单的内容对箱内的货物逐一检查，对必要的物品核对无误后，再对监控器的外观进行必要的检查。
Ø 开机检查
将监控器从包装箱内取出，进行基本外观检查，查看柜内的紧固件是否有松动现象，各接插件的连接是否可靠。开机检验项目：将2～3台单机设备接入监控系统，进行故障报警、消音、自检、复位等试验，检验合格后方可安装接线。
3、调试
在监控器安装之前，首先对监控器进行总体调试，待设备整体运行稳定并满足要求时方可对监控器进行现场安装。
当所有的导线接线完成后，经仔细检查无误后，便可进行开机调试，调试可参考一下步骤：
（1）、上电开机后，可先对防火门监控器的指示灯、液晶显示，扬声器做一遍自检，确定指示灯、液晶显示屏和扬声器工作正常。
（2）、进入菜单栏设置总线个数与搜索单机设备。
（3）、若接有图形显示装置，将图形显示装置连接在监控器的图形显示装置的端子上，进行图形显示的测试。
（4）、全部调试完毕便可安装使用。
注意：调试结束后，用户数据会保存在防火门监控器的数据库里，关机后不丢失，开机后可直接使用。
九、设备维护
1、应该定期（建议每周一次）对主机进行自检，并确认自检正常，以保证防火门监控器处于正常工作状态。
2、报警发生时，应先根据主机显示的报警信息判断报警与故障的类型，时间与地理位置，在根据报警与故障信息对单机设备与用电电路进行处理，处理完以后，复位防火门监控器，使监控器恢复到正常工作状态。
3、每次报警处理后，应对发生报警的时间、类型及处理方式等进行记录，以便日后查询（也可通过防火门监控器的报警记录查询）。
4、未经本公司同意，任何人员不得拆开防火门监控器进行维修。
5、防火门监控器属于精密仪器仪表，应避免冲击、碰撞、严禁雨水淋湿。
6、更换打印纸：
A、打开面板上打印机上的按键，将已经用完的打印纸的卷轴取出。
B、将新的卷纸放到打印机放卷纸的地方，并将打印纸穿过打印机的打印口，然后合上打印机即可。
十、常见故障排查
防火门监控器出现故障时，值班人员应观察其故障提示，并做好记录，然后重新开启电源，观察故障是否消失，并做好记录，如果故障未消失，请参照一下，常见故障及处理方法分析处理。
故障现象及处理方法：
|
故障
|
故障原因
|
处理方法
|
|
无法开机
|
1、电源没有正常接入或者电源未开
2、保险管损坏
3、设备损坏
|
1、检查电源
2、更换保险管
3、联系维修
|
|
不能注册总线设备
|
1、线路未正确连接
2、单机设备未设地址或者地址重复
3、设备损坏
|
1、正确连接线路
2、重新设地址后搜索
3、联系维修
|
|
通讯故障
|
1、线路短路或断路
2、连接线松动
3、设备损坏
|
1、检查线路
2、检查各连接处
3、联系维修
|
|
打印机不能打印
|
1、打印机缺纸
2、端口设置不正确
|
1、更换打印纸
2、正确设置打印机端口
|
若出现其他现场不能解决的问题，请联系我公司技术支持。
