一、概述
1、产品特点
DH-A-FT/N剩余电流式电气火灾监控探测器是一种独立式的智能型探测器,自成一个小系统,具有储存功能及较强显示操作功能。能通过内置电路及软件对下级终端剩余电流传感器传递过来的信号进行智能分析处理,由此可判断出下级终端每一只传感器的状态(即故障状态、火灾报警状态、正常工作状态),完成监控、报警、脱扣,并将信息进行储存。
DH-A-FT/N剩余电流式电气火灾监控探测器具有传感器的故障诊断、报警精度高、可靠性强(能有效防止误报、漏报)、小型化、多功能、简单实用、安装方便等特点。
2、适用范围
适用在电气火灾发生机率大的工厂、大型库房、办公室、商业建筑、宾馆、住宅及娱乐场所等线路复杂的场所中。
二、产品主要功能
1、通信功能
具备POWER-BUS总线接口,对本产品的工作状态实现上位机远程监测、远程传输。通信线缆为ZR-RVS2*1.0双绞线。
2、故障报警
当探测器检测到传感器的传输线或其自身发生故障时,故障指示灯点亮,并发出故障报警声音,当故障排除后,故障报警自动解除。
3、火灾报警
当探测器采样到的实时值大于等于漏电报警设定值时,探测器发出报警信号,点亮报警指示灯,发出报警声音,等待职守人员处理;如无人及时处理,探测器就会迅速动作于脱扣,并报警声音继续响,直至有关人员进行处理。
4、报警储存功能
当发生事件时,对该事件进行储存,便于以后查询。
5、自检功能
自检是指探测器可以对本机进行功能检查,即检查面板上所有的指示灯、显示器的工作状态和音响器件。
6、设定功能
Ø 漏电报警值的设置
可通过面板上的“设置”按键来设剩余电流传感器的漏电报警值,设定范围为100mA~1000mA之间随意设置。出厂默认为1000mA。
Ø 地址的设置
探测器可以通过面板上的“设置”按键来设置探测器的地址。
Ø 时间设置
探测器可以通过面板上的“设置”按键来设置探测器的时间。
7、消音功能
在发生报警或故障时,探测器会发出相应的警报声,按“消音”键后,可以停止探测器发出警报声,同时消音指示灯亮;如有新的报警或故障发生时探测器将再次发出警报声。
8、复位功能
按下复位键,可以复位探测器使其达到初始状态。
注意:探测器执行电气火灾监控设备的复位命令,也可以实现复位功能。
9、继电器动作输出功能
当探测器发出漏电报警信号后,继电器自动动作输出,可以作为脱扣功能。
三、主要技术指标
l 本产品符合标准:
GB 14287.2-2014《电气火灾监控系统 第2部分:剩余电流式电气火灾监控探测器》
l 工作电源:AC220V/50Hz
l 探头容量:1~8只剩余电流传感器
l 工作环境:温度 -10℃~+40℃ 湿度:≤90% 海拔高度:≤2000m
l 储存环境温度:-10℃~+65℃
l 继电器触点容量:AC220V/1A,DC24V/1A
l 储存功能容量:1000条
l 功耗:5W
l 外形尺寸:166*126*60mm
l 安装方式: 155*115mm嵌入式安装或者35mm导轨式安装
四、操作说明
1、操作面板介绍
操作面板由液晶、5个指示灯、6个按键和2个蜂鸣器组成。
2、指示灯的介绍
指示灯
|
颜色
|
说明
|
运行
|
绿色
|
探测器正常工作时,运行指示灯闪烁点亮
|
故障
|
黄色
|
探测器发生故障时,故障指示灯点亮
|
报警
|
红色
|
探测器监测到火灾报警时,报警指示灯点亮
|
消音
|
绿色
|
探测器处于消音状态时,消音指示灯点亮
|
通讯
|
绿色
|
探测器与电气火灾监控设备正常通信时,通信指示灯点亮
|
3、按键的介绍
Ø 自检:检测本机各功能是否存在异常(液晶上显示是否完全,指示灯、蜂鸣器是否故障)。
Ø 复位:使探测器恢复到正常监视状态;
Ø 设置:在正常运行的界面下,按动此键可以对探测器的参数进行设置 。
Ø
移位键:当在设置界面上按下此键可实现移位功能。
Ø
方向键:加号键
Ø
消音/ 方向键:当有报警时,按下消音键可实现消音功能;减号键。
4、操作说明
(1)、自检和正常运行
按“自检”键,探测器进入自检状态,对液晶屏、指示灯和扬声器进行自检。
探测器上的所有指示灯全部点亮,同时相继发出故障声和报警声。并对液晶屏进行全显示和全空检测。
正常运行:探测器在正常运行时,探测器显示漏电界面。

(2)、设置
通用:在进行数值输入时,在显示界面上按下“设置”键,数值进行闪烁时,配合
、
和
键进行数值的输入。
1)、输入密码界面
按“设置”按键,进入密码输入界面,输入密码,进入设置界面。原始密码为“0000”。
2)、地址设置界面
按“设置”按键并输入密码后,进入地址设置界面,在此界面设置探测器所在的物理地址,如下图:此图显示的探测器的地址是“0001”。
3)、漏电设置界面
按下“设置”按键并输入密码后,配合
按键进入漏电设置界面,在漏电设置界面可以设置探测器的漏电值,漏电报警值可以在100mA〜1000mA之间随意设定。
4)、时间的设置
按下“设置”按键并输入密码后,配合
按键进入时间设置的界面,在此界面可以设置探测器的日期与时间。
(3)、报警界面
当探测器发生漏电报警时,出现如下图所示的报警界面。
(4)、报警查询界面
当探测器发生报警时,探测器会记录报警时状态,方便以后查看。
按下按
键进入查询界面,按
进入报警查询界面,如下图:漏电报警界面显示的是探测器在2016年01月09日17:00时1路漏电报警值为1000mA。

(5)、故障查询界面
按下
按键进入查询界面,按
进入故障查询界面,如下图:剩余电流传感器故障界面显示的是探测器在2016年01月09日17:10第1路发生剩余电流传感器故障界面。

五、安装与调试

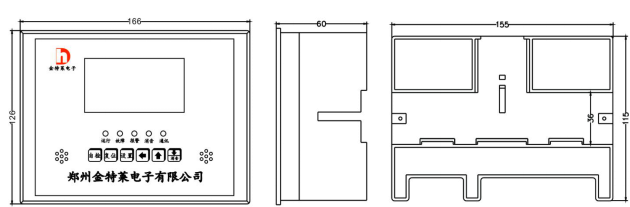

1、DH-A-FT/N剩余电流式电气火灾监控探测器的安装尺寸

主视图 左视图 底视图
2、开机检查
DH-A-FT/N剩余电流式电气火灾监控探测器在安装之前,需要进行外观检查和开机实验,
方法如下:将DH-A-FT/N剩余电流式电气火灾监控探测器从包装箱内取出,进行外观的检查,看一下里面的紧固元件是否有松动现象,各种插件的连接是否可靠。
开机实验项目:用剩余电流传感器连接到DH-A-FT/N剩余电流式电气火灾监控探测器ST端子上进行火灾报警、消音、自检、复位等实验,检验合格后,方可安装和接线。
3、调试
现场开通调试步骤如下:
(1)、探测器通电开机,开机时探测器对显示面板上的指示灯、液晶、蜂鸣器做一遍自检,在进入正常运行前,所有的指示灯全部点亮,液晶全部显示,蜂鸣器鸣叫。
(2)、将探测器的各个回路的火灾报警值分别设置成大于相应剩余电流传感器或者测温传感器的报警设定值。
(3)、传感器实际采集到的剩余电流值或者温度值,等待剩余电流传感器或者测温传探头稳定,探测器进行信号采集后,即大概在100秒内,看各个回路是否有处于故障状态,若有,则仔细检查接线端子看是否良好接触,检查剩余电流传感器是否短路、断路,;看各个回路是否有处于火灾报警状态,若有,则说明探测器工作异常,应该仔细检查连接的线路。
(4)、将回路中的任意一个回路的剩余电流传感器拆下,看该回路是否在100秒之内,发出故障报警信号,若是的话,说明该探测器工作正常。
(5)、让回路中的任意一个回路处于火灾报警的状态,若该回路在30秒之内,发出火灾报警信号,而另外几回路一直没有发出火灾报警信号,则说明探测器工作正常。
(6)、在故障或火灾报警时,有一个回路发出报警信号时,按下消音键看报警音是否消除,消音指示灯是否点亮,若消除,且消音指示灯一直点亮,则说明消音键和消音指示灯都没有问题,若此时又有另一个回路发出报警信号,蜂鸣器应该继续鸣叫,再按消音键音响应该又可消除,而消音指示灯一直亮着。
(7)、在故障或火灾报警时,若按下复位键时,所有指示灯(运行指示灯除外)都熄灭,继电器复位,音响消除,则说明复位键没有问题。
(8)、全部调试完毕,系统验收后方能正常投入运行。
六、传感器的尺寸和安装
1、剩余电流传感器JXST的外形尺寸
规格 型号
|
精度 等级
|
尺寸(mm)
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
Φ
|
JX225
|
0.5
|
202
|
65
|
22
|
188
|
180
|
140
|
25
|
5
|
JX630
|
0.5
|
292
|
72
|
22
|
280
|
272
|
232
|
32
|
5
|

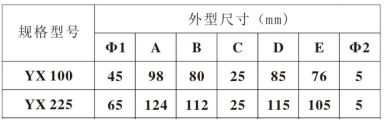

2、剩余电流传感器YXST的外形尺寸


备注:长×宽×高=A×B×C
主要技术参数:
Ø 剩余电流测量范围:100~1000mA
Ø 过线额定频率:50Hz
Ø 使用环境:温度-10℃~+50℃,相对湿度≤90%,不结露,海拔<2000米
3、安装接线示意图
接线方式
|
说明
|
|
说明:此图用于TN-S三相配电系统剩余电流的检测,A、B、C、N四线同时穿过剩余电流传感器。
|
|
说明:此图用于单相配电系统剩余电流的检测,L、N同时穿过剩余电流传感器。
|
4、安装注意事项
剩余电流传感器的安装应注意以下问题:
(1)、安装时,必须严格区分N线和PE线,三相四线制的N线应通过漏电火灾监控系统的剩余电流互感器。通过漏电火灾监控系统的剩余电流传感器的N线,不得作为PE线,不得重复接地或接设备外露可接近导体。PE线不得接入剩余电流保护装置。
(2)、剩余电流传感器在配电柜(箱)内安装,要特别注意施工安全,要在断电情况下施工,并注意强弱电分开走线,单独敷设剩余电流传感器信号线,并应使用带屏蔽的多芯控制线。特别注意防止接错线或搭线,造成强电串入火灾监控器中烧毁火灾监控器或联网的多个火灾监控器。
七、维修和更换
当探测器或传感器出现故障后要及时修理或更换,不允许长时间停止运行,如遇到值班人员无法处理的故障时,请及时通知生产厂家或当地维修部门。
下面几项可由值班人员或用户的专门管理人员进行维修:
1、检查交流电源插座的保险丝,并予以更换;
2、检查模块内的各接插件的连接是否良好;
3、检查系统设定参数是否被改动;
如有条件可更换部件,换下的部件应及时送厂家修理。
