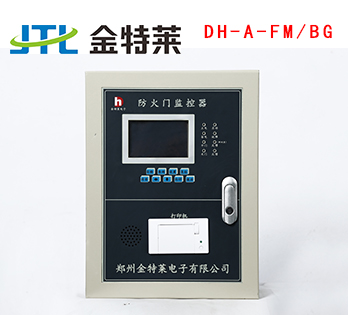

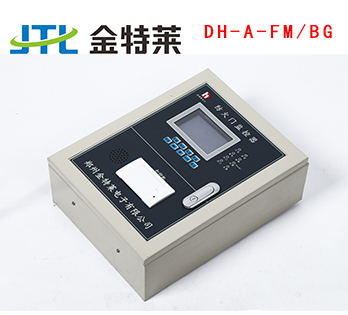

防火门监控器DH-A-FM/BG（壁挂式）

名称：防火门监控器（壁挂式）

型号：DH-A-FM/BG

产品简介：

防火门监控器是显示及控制防火门打开、关闭状态的控制装置，同时做为中心控制室连接前端电动闭门器、门磁开关、电磁释放器、逃生门锁等装置的桥梁和纽带。在防火门监控器故障报警后，精准定位，迅速排除现场防火门故障隐患，从而有效杜绝防火门发生故障引发的防火门在火灾时不能防火、隔烟、抑制火灾蔓延、保护人员疏散的重大安全隐患，确保防火门处于稳定可靠的正常状态。

功能特点 ：

☆满足国家标准GB29364-2012《防火门监控器》相关技术要求。
☆嵌入式核心硬件，安全可靠。
☆模块化设计,维护方便，可扩展性强。
☆三级管理权限，适用不同级别人员分级操作控制。
☆设有主、备电装换系统。
☆通过相连的防火门监控器可直接监控防火门开启、关闭及故障状态信号。
☆与火灾报警系统通讯联动，关闭常开防火门，打开被锁防火门。
☆具有向远程监控系统传输相关信息功能。
☆软件设计容错性高，具有建筑平面图布点功能，使用方便直观。
☆分布式智能设计，管理可扩展至512台分机，集中管理，方便灵活。

防火门监控器基本操作

1、上电开机

当监控器接通AC220V时，监控器会上电开机，打开防火门监控系统的软件。

2、自检

按下“自检”按键会出现如下图所示，输入正确的密码后，按“消音”键进入自检，自检时会出现红、绿、蓝三种颜色，所有的指示灯依次点亮后，依次熄灭，喇叭鸣叫。

3、监控报警

当监控系统出现故障报警时，会发出报警提示，报警时的界面如下：

在监控设备的报警界面上显示防火门报警时的部位、类型与时间；

报警声可以按“消音”键消除，当再有新的报警信号输入时，能再次启动；

当发生故障的防火门恢复正常后，监控系统能自动恢复到正常运行转态。

4、消音

故障报警的声音信号可以手动消除，当再有新的故障信号输入时，声音信号将再次启动。操作方法如下：按下面板上的消音按键，消音指示灯点亮，报警声信号消除。

5、复位

可对系统中的全部单机设备执行一次复位，使处于报警状态的单机设备恢复正常。操作方法如下：按下“复位”按键，输入密码，按“消音”键确定，对监控器以及所带的单设备进行复位。

6、打印

当监控器发生故障报警时，在其发生报警的界面上按下“打印”按键，即可将正在发生的报警信息打印出来，方便查看与维修。

推荐阅读：

区域分机|防火门监控器|防火门监控系统|DH-A-GK

防火门电动闭门器，一体式电动闭门器DH-A-FM/B

防火门监控器技术参数：

防火门监控器外观尺寸图：

防火门监控器出现故障时，值班人员应观察其故障提示，并做好记录，然后重新开启电源，观察故障是否消失，并做好记录，如果故障未消失，请参照一下，常见故障及处理方法分析处理。

故障现象及处理方法：

若出现其他现场不能解决的问题，请联系我公司技术支持。
