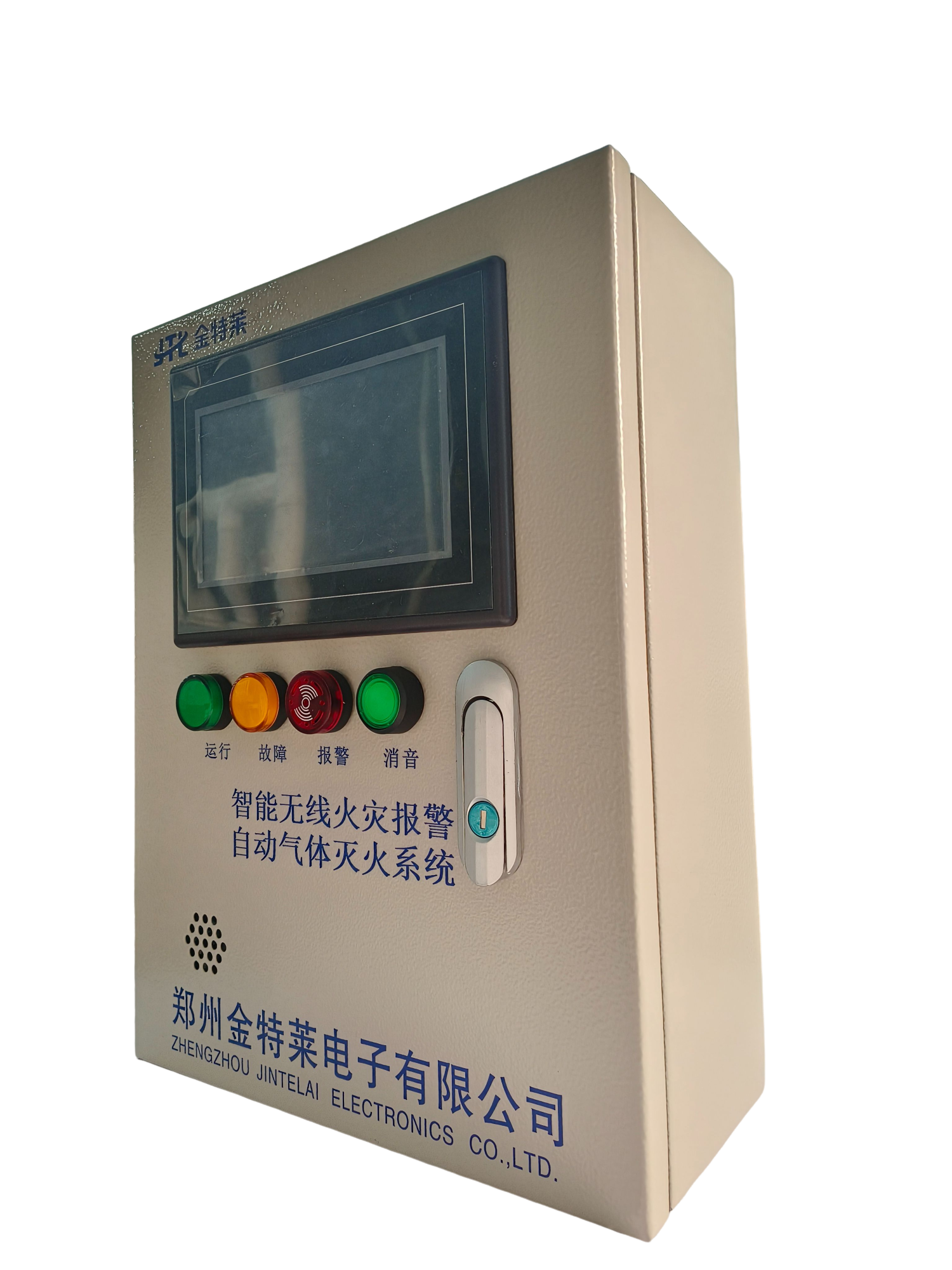

自动气体灭火系统主机FEG-BG/64 (RS485)

FEG 系列智能无线灭火控制器

一、功能介绍

● 监控灭火：可对配电箱/柜内空间温度、湿度、烟雾、噪 声、火焰同时在线监测，温度和烟雾与逻辑报警联动灭火 装置扑救初期火灾；

数据接口：具有RS485、LORA、4G 等可选配通讯接口；

● 集中管理：实现通讯网络上传至自动灭火系统主机，或云 平台，在系统主机、电脑端或手机端APP 查看现场数据、

历史曲线、隐患分析等，可进行远程控制灭火装置启动；



二、操作介绍

1、指示灯的介绍

运行指示灯(绿色):监控设备正常运行时，运行指示灯闪烁指示。  报警指示灯(红色):监控器处于报警状态时，报警指示灯点亮。包

括温度报警、湿度报警、烟雾报警、噪声报警、火焰报警等异常情况。

通讯指示灯(绿色):监控器处于数据通讯时，通讯指示灯闪烁。数 据及状态可通过灭火系统主机或云平台端查看。

2、使能开关介绍

将白色手柄拨至“开”的位置，控制器将正常检测所连接互感器的数 据，经判断是否越限报警。并通过与逻辑判断，控制灭火装置的启动，进 行初期火灾的扑救工作。

当白色手柄拨至“关”的位置，控制器只进行传感器数据的检测，仅 进行声光报警，不对灭火装置进行启动控制。当连接灭火系统主机或云平 台时，仍无法进行远程控制灭火装置的启动操作。

三 、安装与调试

1、注意事项

安装使用过程中必须仔细阅读本技术规格书，安装过程中应准备好相

应的防护措施，规范操作。

安装过程中灭火装置的喷口不能正对人；安装检修过程中，必须确保

线路无短路。线路短路会有一定机率导致灭火装置无效或误启动。

检查灭火装置喷口处于封闭状态，喷口保护塞无脱落，以保证性能可 靠。确保喷口正前方500mm 无障碍物，且不适宜安装在防护空间的下风 口位置。不应安装在易受到雨淋或水浇、酸碱度比高、有腐蚀性等环境 中 。

灭火装置超过有效期，使用单位应与供应商联系。

灭火装置启动后，请在24h内及时清理并与本公司联系。



三、操作介绍

1、指示灯的介绍

运行指示灯(绿色):监控设备正常运行时，运行指示灯闪烁指示。

报警指示灯(红色):监控器处于报警状态时，报警指示灯点亮。包 括温度报警、湿度报警、烟雾报警、噪声报警、火焰报警等异常情况。

通讯指示灯(绿色):监控器处于数据通讯时，通讯指示灯闪烁。数 据及状态可通过灭火系统主机或云平台端查看。

2、使能开关介绍

将白色手柄拨至“开”的位置，控制器将正常检测所连接互感器的数 据，经判断是否越限报警。并通过与逻辑判断，控制灭火装置的启动，进 行初期火灾的扑救工作。

当白色手柄拨至“关”的位置，控制器只进行传感器数据的检测，仅 进行声光报警，不对灭火装置进行启动控制。当连接灭火系统主机或云平 台时，仍无法进行远程控制灭火装置的启动操作。

四 、安装与调试

1、注意事项

安装使用过程中必须仔细阅读本技术规格书，安装过程中应准备好相

应的防护措施，规范操作。

安装过程中灭火装置的喷口不能正对人；安装检修过程中，必须确保

线路无短路。线路短路会有一定机率导致灭火装置无效或误启动。

检查灭火装置喷口处于封闭状态，喷口保护塞无脱落，以保证性能可 靠。确保喷口正前方500mm 无障碍物，且不适宜安装在防护空间的下风 口位置。不应安装在易受到雨淋或水浇、酸碱度比高、有腐蚀性等环境 中 。

灭火装置超过有效期，使用单位应与供应商联系。

灭火装置启动后，请在24h 内及时清理并与本公司联系。



五、设备维护

当控制器出现故障后要及时修理或更换，禁止长时间停止运行，如遇到无法 远程指导处理解决的故障时，请及时通知生产厂家进行更换或返厂处理。

灭火装置处于正常状态时，需检查与之配套的启动装置，灭火装置在有效期 内时免维护。

非专业人员请勿擅自拆卸，以免发生误启动，造成人身财产损失。

灭火装置失效应及时联系厂家更换。灭火装置喷放后，在壳体冷却前禁止触 摸，以防烫伤。

功能配置	独立型	RS485型	LORA型	4G型
通讯方式	/	RS485	433MHz	4G
触发方式	热敏线超温	热敏线超温、温度报警+烟雾报警、远程启动
外形尺寸	0.1G/S: 66*45*90mm 0.3G/S: 66*45*255mm	0.1G/S:66*45*180mm(一体式控制器+灭火弹) 0.3G/S:66*45*345mm(一体式控制器+灭火弹) 分体式控制器尺寸见安装图
工作电压		AC220V
药剂量	0.1G/S:100g±2g 0.3G/S:300g±2g
保护空间	0.1G/S:<1m³ 0.3G/S:<3m³
喷放时间	≤10s
喷放滞后时间	≤0.5s
喷口热间距	喷口400mm处温度≤75℃
壳体表面温度	≤75℃
灭火密度	100g/m³-130g/m³
药剂有效期	10年
防护区要求	防护区相对封闭
安装方式	螺丝固定、磁吸式、3M胶
工作环境	-40~+85℃<95%RH
启动方式	逻辑启动(温度超过80℃和烟雾，同时报警)
	远程启动(通过主机或云平台)
	超温启动(热敏探测线任意一点温度超过170℃时)

0.1G/S:

66*45*90mm 0.3G/S:

66*45*255mm
