控制与保护开关电器DHKBO

型号:DHKBO

产品简介:

郑州金特莱控制与保护开关电器,集成了传统的断路器(熔断器)、接触器、过载(或过压、断相、漏电等)保护继电器、启动器、隔离器、电机综合保护器等主要功能。

附加功能:




  • 产品介绍:

    控制与保护开关电器

    名称:控制与保护开关电器

    别名:控制与保护开关、控制保护开关

    型号:DHKB0

    额定工作电压AC 220V

    工作频率:50Hz


    详细内容阅读具体参数

    相关资料:控制与保护开关使用说明书



    产品介绍:
    DHKBO即“控制与保护开关电器”是新型的低压电器产品。其符合的标准为IEC60947-6-2(1997)《低压开关设备和控制设备第6部分:多功能电器第2节:控制与保护开关电器》和GB14048.9-2008《低压开关设备和控制设备多功能电器(设备)第2部分:控制与保护开关电器(设备)》。

    主要用于交流50Hz、额定工作电压至690V、主体额定电流自16A至125A、智能控制器可调工作电流自0.16A至125A、功率自0.05kW至55kW的电力系统中能够接通、承载和分断正常条件下(包括规定的过载条件)的电流或电压,也能够接通、承载一定时间和分断规定的非正常条件下(如短路、欠压等)的电流或电压


    型号说明:


    DHKBO 12 C / M 12 / 06 M / F

    1    2  3  4  5  6  7   8

    1、控制与保护开关电器

    2、壳体等级电流(A)  45框架:12、 16、 25、 32、 40、 45

    125框架:50、 63、 80、 100、 125

    3、短路分析能力:C-经济型 35KA; Y-标准型 50KA(可省略);H-高分段型 80KA

    4、负载性质(电机)

    5、整定电流:0.25-125(A)

    6、附件代号: 02 - 2常开 + 1常闭 + 1报警;

    06 - 3常开 + 2常闭 + 2报警;

    09 + 02 - 4常开 + 2常闭 + 2报警;

    7、控制电源电压:M-AC 220V、Q-AC 380V

    8、增选功能代号:F - 消防;L - 漏电;G - 隔离



    应用范围 :


    1、 冶金、煤矿、钢铁、石化、港口、船舶、铁路等领域的配电和机电保护与控制系统。

    2、 电机控制中心(MMC)及配电中心。

    3、 电力站及变电站。

    4、 港口和铁路系统(如航空港、客运中心等)。

    5、 高速公路照明、通风系统。

    6、 各种场合的消防泵、风机等。

    7、 现代化的建筑照明、电源转换、泵、风机、空调、消防等电气控制与保护系统。

    8、 医院、商业大楼、电信通讯机房、信息处理中心等。工厂或车间的单电机控制与保护系统。


    功能特点 :

    金特莱电子


    1、DHKBO控制与保护开关集成了传统的断路器(熔断器)、接触器、过载(或过压、断相、漏电等)保护继电器、启动器、隔离器、电机综合保护器等主要功能。

    2、具有远距离自动控制和就地直接人力控制功能,具有面板显示及机电信号报警功能。

    3、具有过压保护、欠压保护、断相保护、欠流保护、电流不平衡保护、过流保护、堵转保护、短路保护、漏电保护等功能,具有体积小、可靠性高、短路分断能力强、飞弧距离短等优点。



    KBO推荐阅读:

    kbo控制与保护开关原理和功能
    控制与保护开关现阶段国内发展状况




  • 控制与保护开关技术参数:

    1.额定工作电压Un: AC  220V  50Hz

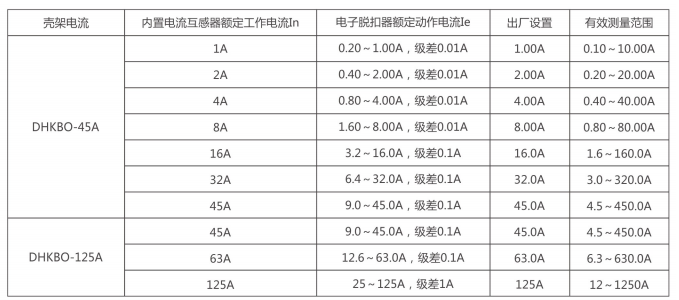

    2.额定工作电流: 可在下表所示的允许范围内任意设置。

    控制与保护开关电器参数说明


    3.欠流保护

    - 欠流保护值整定范围:5%~90%Ie可设,级差为1%,出厂默认为5%Ie

    - 欠流延时动作时间: 3秒

    - 欠流故障报警自动恢复延时时间:10秒


    4.过流保护

    - 过流反时限延时保护曲线: 1~6。 出厂设置为3
    KBO三速电机接法

    5.堵转保护

    - 堵转保护值整定范围: 2~8Ie可设,级差为1倍,出厂默认为5Ie

    - 堵转延时动作时间: ≤ 1秒

    - 堵转故障报警自动恢复延时时间:10秒


    6.短路保护

    - 短路保护值整定范围: 4~10Ie可设,级差为1倍,出厂默认为8Ie

    - 短路延时动作时间: ≤ 0.1秒

    - 短路故障报警不自动恢复


    7.三相不平衡保护

    - 三相不平衡保护值整定范围:10%~95%可设,级差为1%,出厂默认为60%

    - 三相不平衡延时动作时间: 3秒

    - 三相不平衡故障报警自动恢复延时时间:10秒





    8.漏电保护功能

    - 漏电保护值整定范围:20~200mA可设,级差为10mA,出厂默认为30mA

    - 漏电延时动作时间: ≤ 0.1秒

    - 漏电故障报警自动恢复延时时间:10秒

    金特莱kbo接线

    9.欠压保护

    - 欠压保护值整定范围:

    Un=220V时,170~220V可设,级差1V,出厂默认为187V

    Un=380V时,300~380V可设,级差1V,出厂默认为323V

    - 欠压延时动作时间: 10秒

    - 欠压故障报警自动恢复延时时间:10秒


    10.过压保护

    - 过压保护值整定范围:

    Un=220V时,220~270V可设,级差1V,出厂默认为253V

    Un=380V时,380~460V可设,级差1V,出厂默认为437V

    - 过压延时动作时间: 5秒

    - 过压故障报警自动恢复延时时间:10秒


    11.断/缺相延时动作时间

    - 断/缺相故障报警自动恢复延时时间: 10秒


    12.启动延时时间整定范围

    - 1~99秒可设
